طراحی و ساخت تخصصی

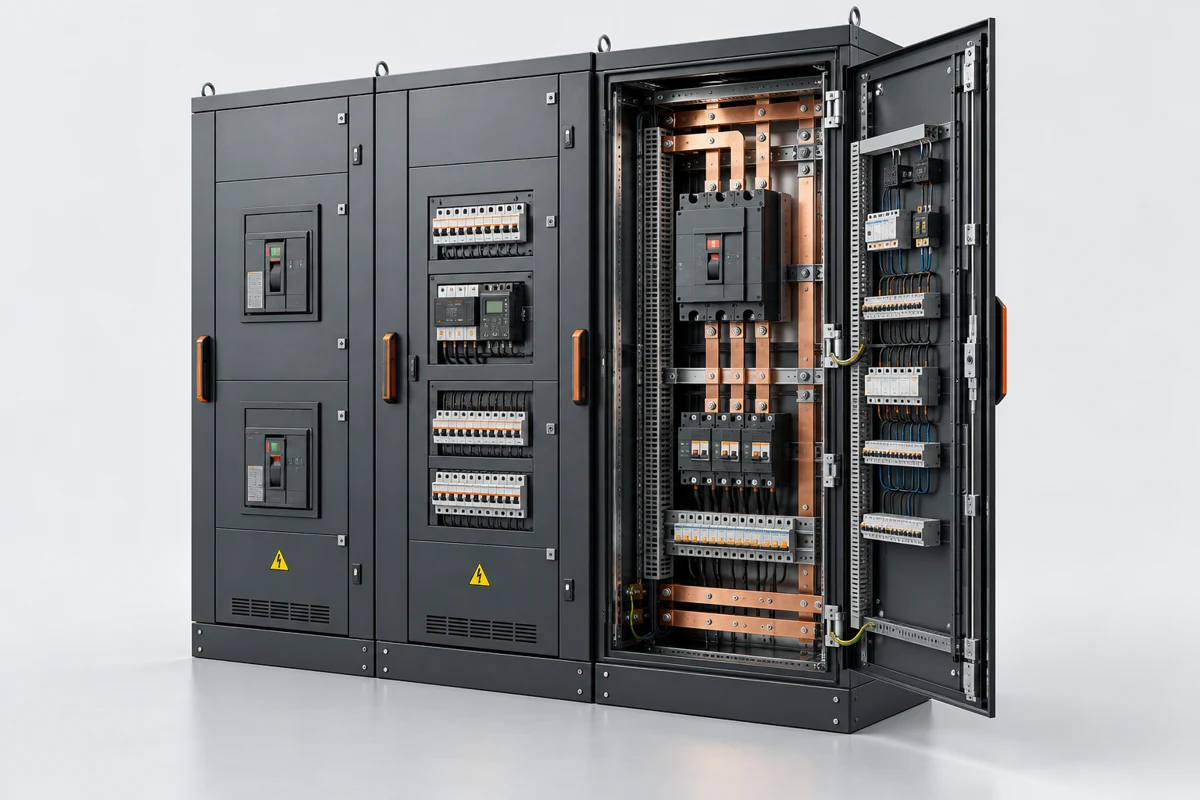

انواع تابلو برق صنعتی

قیمت به ابعاد و جنس بدنه، برند و مدل تجهیزات، شینه‌ها، مدارهای قدرت و کنترل، درجه حفاظت، طراحی و دامنه آزمون‌ها بستگی دارد. برای مقایسه دقیق پیشنهادها، نقشه یا BOM و مشخصات فنی یکسان ارسال کنید.

نوع و تعداد تابلو، محل نصب، بار و منابع تغذیه، ابعاد یا محدودیت فضا، برند مدنظر و نقشه یا لیست تجهیزات مفید است. اگر اطلاعات کامل نیست، کاربری پروژه را توضیح دهید تا نیازسنجی آغاز شود.

بله. با بررسی مصرف‌کننده‌ها، شرایط بهره‌برداری، محدودیت فضا و الزامات مشاور، طراحی از نیازهای پروژه شروع می‌شود. نقشه و مشخصات نهایی پیش از ساخت باید تأیید شوند.

تابلو روکار روی سطح نصب می‌شود و معمولاً دسترسی و توسعه آسان‌تری دارد. تابلو توکار در فضای پیش‌بینی‌شده داخل دیوار قرار می‌گیرد؛ عمق، دسترسی، مسیر کابل و هماهنگی با معماری باید از ابتدا بررسی شوند.

امکان طراحی بدنه و سلول‌های سفارشی وجود دارد. ابعاد باید فضای تجهیزات، فاصله‌های ایمنی، مسیر کابل، دفع حرارت و دسترسی سرویس را تأمین کنند؛ کوچک‌تر شدن بدنه همیشه راهکار مناسب نیست.

در طبقه‌بندی IEC 60529، رقم ۶ به حفاظت در برابر نفوذ گردوغبار و رقم ۸ به حفاظت در برابر غوطه‌وری تحت شرایط مشخص مربوط است. عمق و مدت در مستندات محصول تعیین می‌شوند. سطح حفاظت مجموعه نهایی به درها، گلندها و همه ورودی‌ها وابسته است؛ گواهی یک قطعه به‌تنهایی گواهی کل تابلو نیست.

باران، گردوغبار، تابش خورشید، خوردگی، تغییر دما و میعان در طراحی لحاظ می‌شوند. درجه IP، جنس و پوشش بدنه، آب‌بندی و تهویه باید با شرایط واقعی نصب هماهنگ باشند؛ IP بالاتر به‌تنهایی پاسخ همه شرایط نیست.

پوشش صنعتی پس از آماده‌سازی سطح روی بدنه اعمال و در کوره پخت می‌شود. رنگ و مشخصات پوشش با الزامات پروژه انتخاب می‌شوند؛ دوام به آماده‌سازی، نوع پوشش، کیفیت اجرا و محیط نصب بستگی دارد.

تابلو توزیع برای تقسیم و حفاظت تغذیه مدارها به کار می‌رود. MCC مجموعه‌ای از مدارهای راه‌اندازی، کنترل و حفاظت موتور است و ممکن است کنتاکتور، سافت‌استارتر یا VFD داشته باشد.

بسته به فرآیند، PLC، ماژول‌های ورودی و خروجی، منبع تغذیه، ترمینال‌ها، تجهیزات ارتباطی و HMI در نظر گرفته می‌شوند. انتخاب سنسورها، منطق کنترل و ارتباط با عملگرها بخشی از طراحی سیستم است.

تجهیزات این برندها و سایر برندهای متناسب با پروژه قابل بررسی هستند. مدل بر اساس سازگاری فنی، موجودی، الزامات مشاور و بودجه انتخاب می‌شود. این موضوع به معنای نمایندگی رسمی برندها نیست.

اندازه‌گیری و تحلیل بار، ضریب قدرت، تغییرات مصرف و هارمونیک‌ها مبنای انتخاب هستند. ظرفیت و تعداد پله‌ها، رگولاتور، تجهیزات کلیدزنی و در صورت نیاز راکتور باید هماهنگ انتخاب شوند. کاهش مصرف انرژی یا مبلغ قبض برای هر پروژه باید جداگانه ارزیابی شود.

زمان تحویل به پیچیدگی طراحی، تأیید نقشه، موجودی تجهیزات، ساخت بدنه و برنامه کنترل و آزمون وابسته است. برنامه زمان‌بندی پس از بررسی مشخصات پروژه اعلام می‌شود.

دامنه کنترل کیفیت و آزمون‌ها در مشخصات و پیشنهاد فنی پروژه تعیین می‌شود؛ از جانمایی، سیم‌کشی و نشانه‌گذاری تا عملکرد مدارها و آزمون‌های قابل اعمال. مستندات موردنیاز را هنگام سفارش مشخص کنید.

از فرم استعلام برای PDF یا تصویر استفاده کنید؛ برای فایل CAD، Excel یا مجموعه مدارک، در واتساپ با تیم فنی هماهنگ کنید. اطلاعات تماس خود را هم بفرستید تا پیگیری ممکن باشد.
